シャーライン

1)ロータリーシャーライン
取扱い鋼板(冷延鋼板、アルミニウム、ステンレス)0.1~9mm、板幅〜2,100mmまでの製品を生産する設備を納入します。
カッティング精度、及びメンテナンス性において高い評価を得ております。

板   厚 0.1~9mm
板   幅 ~2,100mm
コイル重量 MAX.20tons
切断長さ 250~7,000mm
ライン速度 100m/min、通板速度20m/min
カット数 140cut/min(Max)
切断精度 ±0.3mm以下
鋼   種 冷延鋼板、表面処理、
酸洗鋼板、ステンレス、アルミニウム

※各画像をクリックすると拡大します

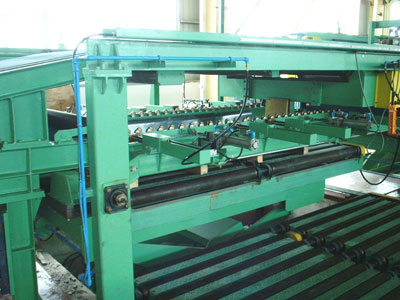

ロータリーシャーライン ロータリーシャーライン ロータリーシャーライン ロータリーシャーライン ロータリーシャーライン ロータリーシャーライン


2)フライングシャーライン
取扱い鋼板(冷延鋼板、熱延鋼板、ステンレス)0.12~9.0mm、板幅650~2.000mmまでの製品を生産する設備を納入します。
板厚レンヂが大きい場合の刃物ギャップ調整は容易にでき、機能的にも高い評価を得ております。

板   厚 0.12~9.0mm
板   幅 600~2,000mm
コイル重量 MAX.20,000kg
切断長さ 500~10,000mm
ライン速度 40m/min
カット数 50cpm
鋼   種 SUS304、430、2B、 BA、HL

※各画像をクリックすると拡大します

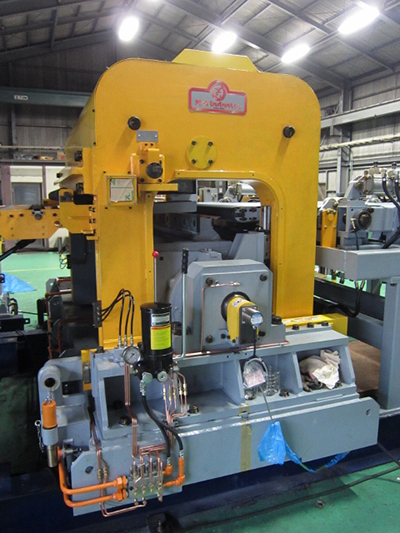

ロータリーシャーライン ロータリーシャーライン

フライングシャーライン


3)連続ライン用 出側シャー
連続ライン(CGL、CAL、ACL)などでスクラップ処理及びサンプル材検出の為、出側にロータリー式出側シャーも行っております。
近日ではカットスピードが速いタイプも納入させていただいており、薄板ではMax60npmまで可能としています。
板   厚

0.15~2.0mm

板   幅 650~1,300mm
切断長さ 500~1,500mm
切断速度 15~60mpm
鋼   種 冷延鋼板、表面処理、ステンレス、アルミニウム

※各画像をクリックすると拡大します

ロータリーシャーライン ロータリーシャーライン
ロータリーシャーラインロータリーシャーライン
