サイドトリマー

本機は鋼材コイル材の板幅トリミングを行う装置でCGL、CCL、シャーライン、リコイリングライン等に配置される装置です。
弊社では、板幅、板厚をタッチパネルからインプットすることにより「クリアランス」、「ラップ」、「トリミング幅」の設定が可能です。
サイドトリマーの付属装置として「スクラップボーラー」、「ワインダー」「スクラップチョッパー」の製作も行います。


クリアランス ±0.01mm以下
ラップ ±0.015mm以下
スタンド幅設定値 ±0.1mm
カエリ(BURR) MAX±0.01mm
刃物交換時間 刃物交換定位置において1スタンド
5分以内


※各画像をクリックすると拡大します

フィニッシュコーターカラーコーティングライン



ターレット式サイドトリマー



本サイドトリマーは片側に2ヘッドのカッターアーバーが積載されており、Aヘッドがライン駆動時、Bヘッドは刃物交換がオフラインで行えます。刃物交換した後は自動でターニングを行いAヘッドとBヘッドを入替える事により、ライン停止する事なく主にライン停止をしない、連続ラインなどで採用しております。



※各画像をクリックすると拡大します

フィニッシュコーターカラーコーティングライン



ターレット式スクラップチョッパー



サイドトリマーと同様、刃物交換が連続的に行えます。



※各画像をクリックすると拡大します

フィニッシュコーターフィニッシュコーター

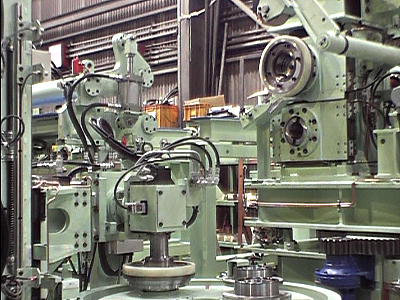

サイドトリマー自動刃替え装置


本装置はサイドトリマーの刃替えを自動化する装置です。遠隔操作により刃物マガジンラックに旧刃の格納を行い、さらに新刃の取り出し、トリマーへのセット及びクリアランス、ラップ調整を短時間で段取りをすることが可能になります。 オペレーターがライン内に立入ることなく、安全柵外からより安全に操作が行えます。


※各画像をクリックすると拡大します

サイドトリマー自動刃替え装置サイドトリマー自動刃替え装置サイドトリマー自動刃替え装置サイドトリマー自動刃替え装置
